儀器室氣路系統設計包括哪些?氣路設計需要注意什么?

　　一、實驗室氣源

　　實驗室主要的氣體包括：氦氣、氬氣、乙炔、氧氣、氫氣、氮氣、甲烷、空氣等多種路氣體。

　　二、氣路系統設計原則

　　a)實驗室氣體由氣瓶儲存室用管路引進。安裝控制閥門和減壓閥門在氣瓶室內。建議實驗室氣體管路主要材質為316SS不銹鋼管。根據實驗室要求安裝。

　　b)氣體管路的設計、安裝要滿足實驗室提出的對氣體純度的要求。

　　c)各用氣終端壓力可調，對于用氣點較多的用氣終端，應認真核對、集散，確保在多個用氣點的儀器同時使用的情形下，經各供氣分支管道的終端供氣壓力、流量能滿足大型分析儀器的要求。

　　d)使用的各種鋼瓶氣體不間斷供氣系統，將氣瓶間的高純氣體輸送至各樓層儀器室使用。

　　三、供氣流程

　　a)為了滿足儀器使用要求，所有氣體系統采用兩級減壓方式，即在氣瓶出口處設置一級減壓閥，在氣體使用點設置二級減壓閥。

　　b)在氣體系統的出口點，應設置氣體截止閥及點接頭以方便用氣設備連接到氣體管道系統。

　　c)流程圖：高壓氣瓶→高壓減壓→供氣管道→終端閥門→終端調壓閥→分析儀器

　　四、氣體管路設計

　　a)管道設計根據儀器端的壓力值，用量來確定管徑的大小。

　　b)所有氣體管路都由高質量的、完全退火型、無縫連接的不銹鋼管組成。

　　c)所有的管路、閥門、壓力表都由高質量的全不銹鋼構成，并且都是標準配件。

　　d)儀器的氣體管路靠在儀器臺后面。

　　e)易燃?xì)怏w，如乙炔與氫氣，需要和其它氣體分開，單獨引入。

　　f)所有氣體管路的連接為無擴口機械夾頭。

　　g)引到儀器臺的氣體管路將安裝單獨的球閥來控制。

　　h)所有氣體出口為不銹鋼球閥，并配備1/8”轉接頭。

　　i)氣體管路所有的支架都要鍍鋅防腐。

　　j)每隔1.5米左右，氣體管路就需要有支架。另外根據氣體管路彎曲的直徑，設置合適的支架位置。

　　k)實驗氣路承包商要保證氣體管路系統的清潔，所有氣體管路的檢驗根據標準程序。氣體管路要做壓力檢驗，防止管路泄漏。

　　五、供氣兩端配置

　　a)匯流排設計

　　可以根據使用要求確定匯流排采用自動與手動設計。

　　如儀器易燃易爆氣體和均使用為高純氣體時，每套氣體匯流排設排空管。

　　易燃易爆氣體匯流排設計不要多于5個鋼瓶連接。

　　匯流排處設計有報警裝置，與氣瓶房排風機聯動控制，事故排風不小于七次換風量，一般排風換氣不小于三次。

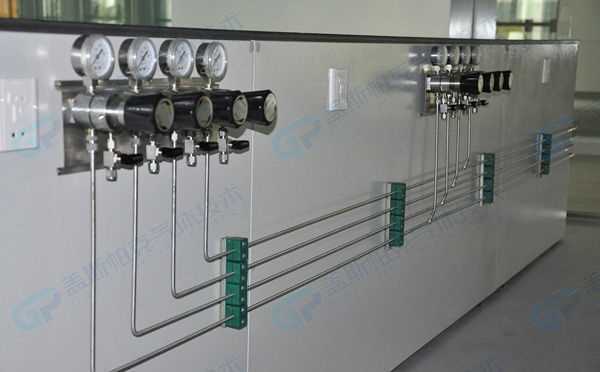

　　b)儀器端設計

　　房間儀器端均采用二級減壓，調節至儀器使用壓力使用。

　　如實驗室同一路氣源，儀器使用壓力一樣，可以共用一個二級減壓裝置供氣。

　　如實驗室同一路氣源，儀器使用壓力不一樣，每個儀器需獨立配置二級減壓裝置供氣。

　　與儀器連接設閥門控制與變徑接口，連接方式為卡套連接。

　　儀器室設計中要注意的幾點問題

　　1. 色譜分析室的排風設計以萬向抽氣罩為主，每三個通風罩共用一個排風風機系統，主管道設計為Φ110PVC管，萬向抽氣罩手臂管道為Φ75PVC管。

　　2. 在安裝載氣氣路時，不同壓力的儀器分別設一套二級減壓裝置，如果每個氣源僅設有一套二級減壓裝置，卻要供所有儀器進行二級減壓，不同壓力的儀器不能進行調壓。氣路管道的選用也要慎重，儀器室精密儀器都使用的是高純氣體，管道應為內、外拋光的不銹鋼管道，再安裝過濾裝置。

　　管路尺寸的設計不易太多像(1/8、1/4、3/8)等，管道尺寸太多相應的轉換接頭就增多，危險增加、漏點增加，造成管道支架安裝繁瑣，試驗臺背后設備通道連接很凌亂。在施工過程中，防止管道熱脹冷縮對載氣氣路造成影響，暴露在室外的管子建議做“U型”膨脹彎。

　　3. 氣瓶間的設計一般不少于兩間，為了換瓶、搬運及安全起見，氣瓶間應設在化驗室外，設計應作防爆防壓處理，燈具為防爆燈具，要求室溫不大于30℃，通風要良好，可燃?xì)怏w與助燃?xì)怏w一定要分開存放。

　　4. 氣瓶間匯流排的設計一定要有固定背板，如果設計連接沒有背板固定，直接固定在墻上，當氣體經管道、閥門、管件等輸出時，會有震動，長時間的運行，可能導致匯流排從墻面上脫落。管道、閥門、管件卡套每個連接處不能用生膠帶與玻璃膠密封，這也不符合《筑設計防火規范》要求，長時間使用，會出現老化問題，特別是易燃易爆氣體，會造成更大的安全隱患。

　　5. 氣體報警裝置與防爆風機應聯動控制，并將聲光報警裝置安裝到值班室。
